14/04/2005 |
Modifica cruscotto CBR 600F |
..il nuovo cruscotto del General Lee.. |

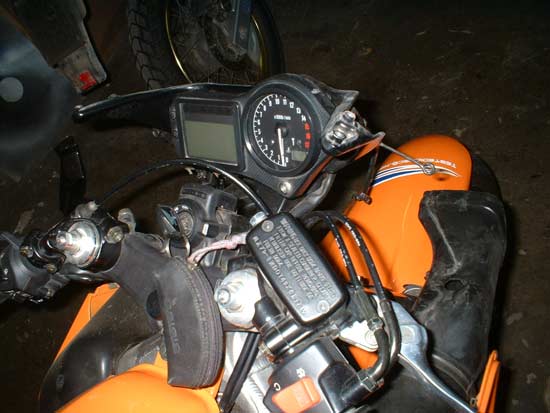

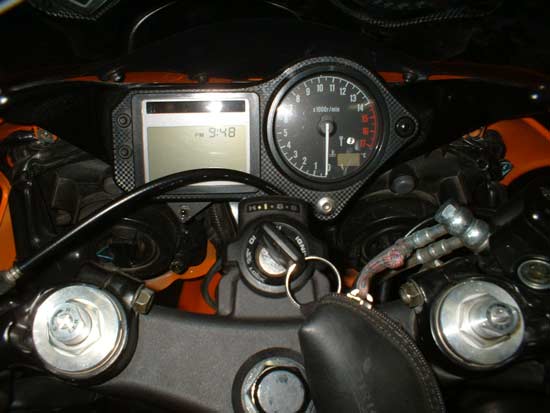

Ho visto tempo fa un sito americano che vendeva fondini colorati per i cruscotti da moto a 70$ e mi sono detto: riesco a spendere meno. Così decido di farmi da solo il fondo nuovo per il Generale. Qui il mio cruscotto originale |
|

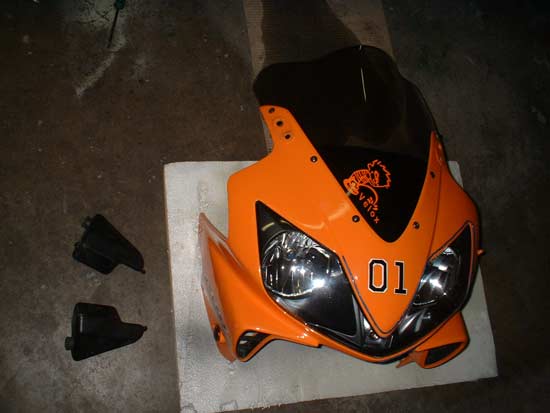

Smonto il cupolino | |

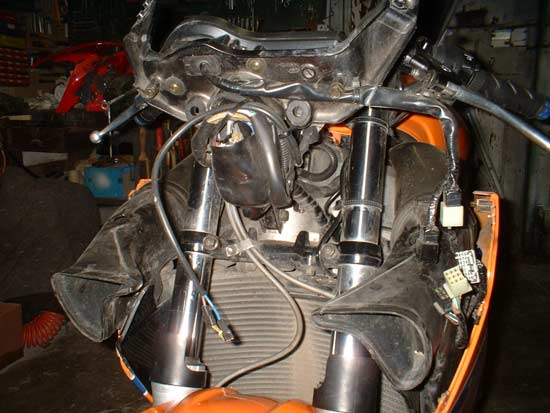

Stacco i connettori del cruscotto e della centralina che vanno nel fanale | |
E colgo l'occasione per togliere le due camere di risonanza attaccate ai condotti dell'air box, tanto non servono a niente. | |

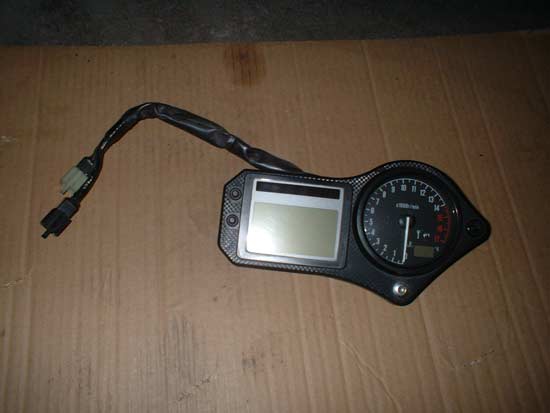

E inizio a lavorare sulla strumentazione | |

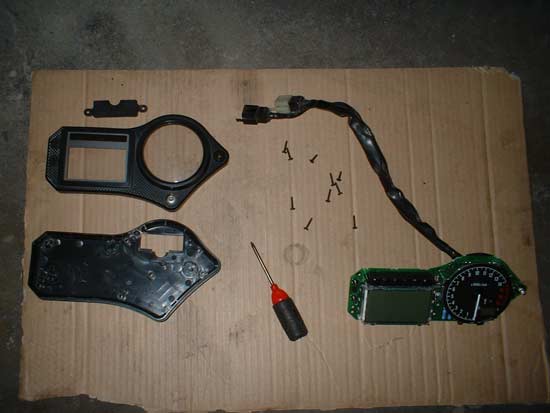

Svito le viti a stella che lo tengono assemblato | |

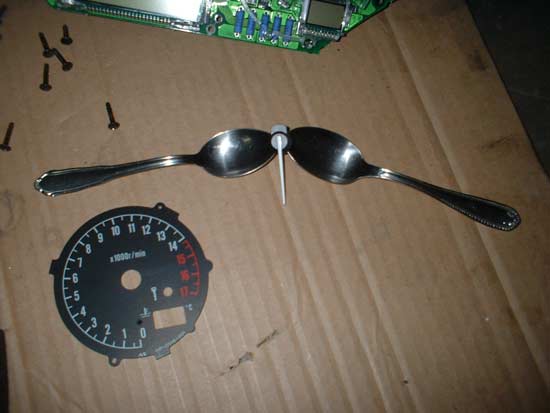

Con due cucchiai da caffè faccio leva sotto alla lancetta per estrarla, è inserita a pressione, è un pò dura ad uscire ma alla fine viene. Tolta quella stacco il fondino originale che è incollato con deboli biadesivi |
|

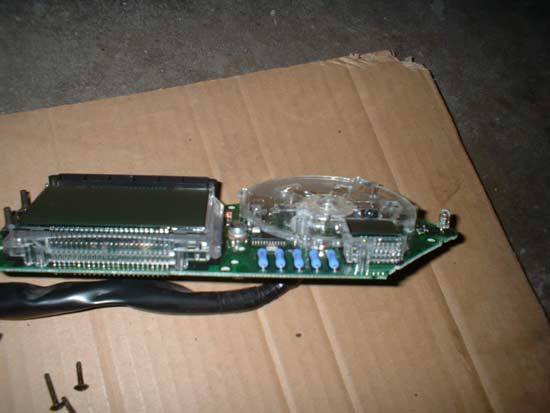

Ecco il cruscotto.. in versione naked. L'illuminazione è realizzata con una serie di micro-led di colore giallo, sarebbe carino cambiare anche il loro colore ma sarebbe un lavoretto da orefici | |

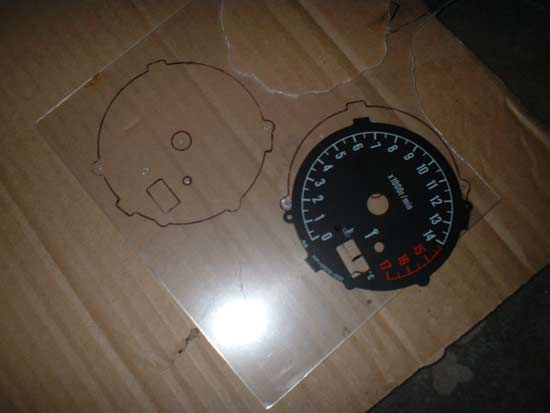

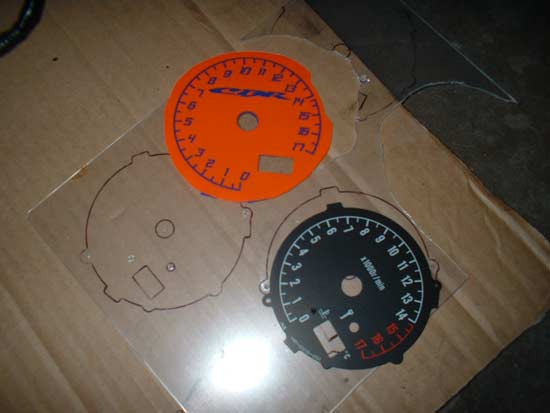

Appoggio il dischetto originale su una lastra di plexiglass da 1,2mm, traccio la sagoma e con seghetto alternativo, limetta e punta da trapano me ne faccio una copia | |
Con il prezioso aiuto di Cristian di LetterService2 a Bologna ridisegno la grafica del fondino, mettendo il logo CBR, cambiando il font dei numeri e togliendo gli altri simboli poi utilizziamo adesivo arancione per ritagliarlo | |

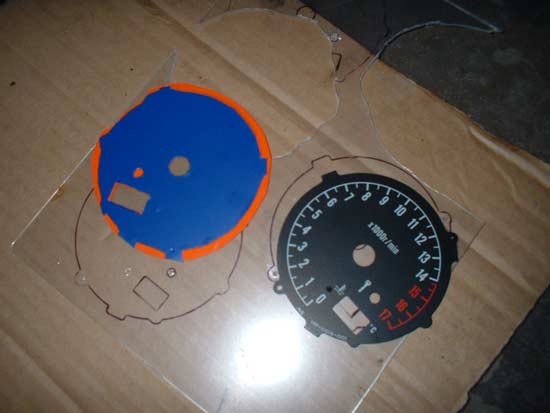

I numeri ovviamente sono ritagliati nell'adesivo arancione e nel lato opposto del fondino attacchiamo una altro adesivo, stavolta blu trasparente per ottenere l'illuminazione notturna dei numeri in blu.. | |

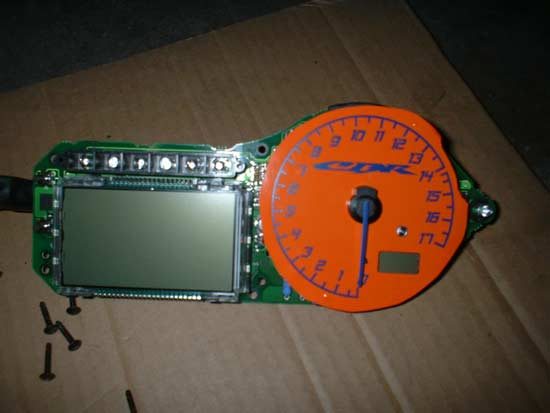

Monto quindi il nuovo fondino, inserisco la lancetta e incollo un filo di adesivo blu anche sulla lancetta per tenerla in tinta. | |

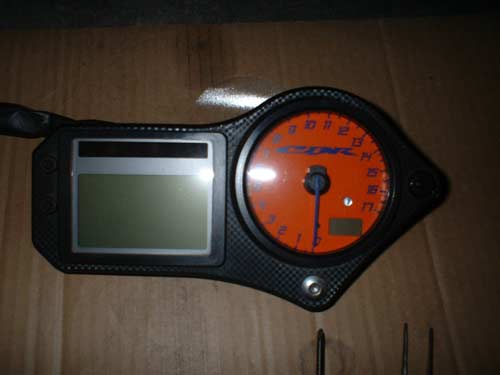

Chiudo tutto e sono operativo. Osservazione: mentre nei cruscotti analogici prima di togliere le lancette occorre segnarsi la posizione di fine corsa esatta altrimenti vanno giù di scala, in questi digitali ad ogni accensione la lancetta si tara automaticamente fermandosi sull'apposito fermino. |
|

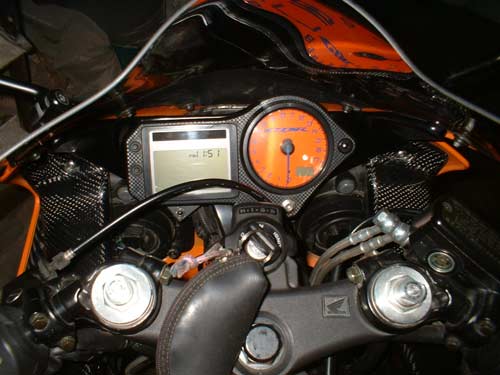

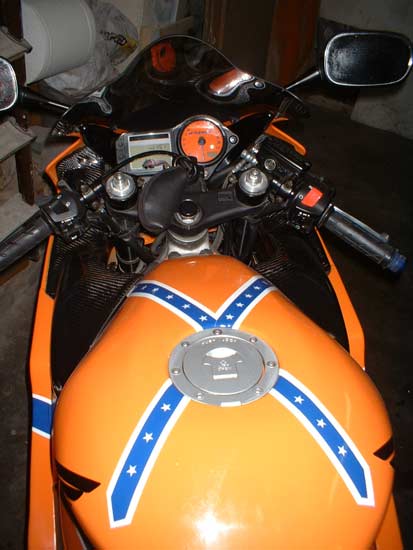

Ed eccolo montato..!! | |
Totale spesa: 1 euro per il plexiglass + l'adesivo.. :-) Unico problema: nonostante il blu trasparente sia messo per fare l'effetto della retroilluminazione, i led gialli non sono così potenti da attraversarlo bene, e di sera rimane solo l'illuminazione del display e della lancetta.. ma l'effetto ottico è più bello di giorno che di sera.. |
